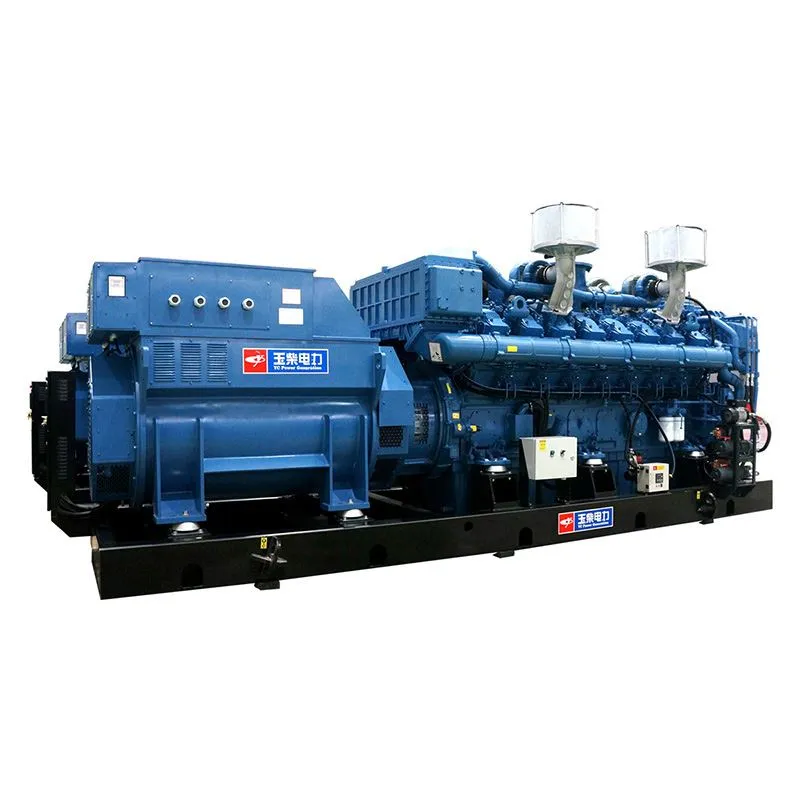

yc12vtdg -800 n5hc
정격 전력 : 800kW
가스 출처 : 천연 가스 (ch485%이상)
전압/주파수 : 10.5kV/50Hz
제품 소개
높은 신뢰성
성숙한 제품 설계 및 생산 플랫폼을 기반으로 Yuchai는 독립적으로 고온 내마모성 재료 및 고강도 구성 요소 (실린더 블록, 실린더 헤드, 캠 샤프트, 크랭크 샤프트 및 공통베이스 포함)를 독립적으로 개발 및 제조하여 가스 세트에 적합합니다. 제품의 신뢰성과 내구성 향상.
01
고효율과 환경 친화 성
린 연소, 고 에너지 커패시터 점화 모듈, 유 차이의 특허 연소 챔버, 고효율 터보 차저 및 산소 센서 폐쇄 루프 제어와 같은 성숙한 기술의 적용은 효율적이고 깨끗한 가스 연소, 정확한 공기 가스 비율, 고도로 성능 일관성을 보장합니다. 안정성 및 저 배출.
유 차이의 특허받은 리어 기어 챔버 및 포인트 라인 메시 기어 기술 및 4 밸브 기술은 가스 엔진에 적용되어 전력 트레인의 기계적 노이즈, 배기 소음 및 배기 온도를 효과적으로 줄이고 운영자와 자연 환경에 대한 친근감을 보장합니다. .
02
유지 보수 비용이 낮습니다
유 차이의 특허받은 실린더 라이너, 피스톤 링 및 밸브 씰 기술이 적용되어 윤활유의 소비율을 크게 줄이고 윤활유의 변화주기가 1,500 시간 이상으로 연장됩니다. 가스 세트에는 보편성이 우수하고 편리한 유지 보수가있는 부품이 장착되어있어 발전 장비의 유지 보수 비용이 크게 줄어 듭니다.
03
안전 보호
Genset에는 독립적 인 성숙한 Genset 제어 시스템이 장착되어있어 안정적인 제어, 각 실린더에 대한 노크 모니터, Genset의 실시간 조건 모니터링 및 크랭크 케이스 및 입구 파이프 폭발 밸브를 실현하여 젠셋.
04
교류기
교류 발전기는 높은 생성 효율, 저온 상승, 낮은 파형 왜곡 속도, 우수한 동적 성능 및 안정적인 AVR 병렬 작동, 일류 신뢰성 및 내구성의 장점을 가지고 있으며 다양한 가혹한 환경의 서비스 요구 사항을 충족시킬 수 있습니다.
05
표준 범위
|
아니요. |
부품 이름
|
단위 |
수량 |
아니요. |
부품 이름
|
단위 |
수량 |
|
1 |
가스 엔진
|
세트
|
1 |
6 |
밸브 그룹
|
세트
|
1 |
|
2 |
교류기
|
세트
|
1 |
7 |
소음기, 벨로우즈
|
세트 |
1 |
|
3 |
파이프 라인 펌프
|
세트.
|
1 |
8 |
배터리
|
세트
|
1 |
|
4 |
일반적인 기반
|
세트 |
1 |
9 |
동반 도구
|
세트 |
1 |
| 5 |
로컬 제어 캐비닛
|
세트 | 1 | 10 |
동반 문서
|
세트 | 1 |
| 1. 라디에이터 부품은 선택 사항입니다. 2. 첨부 된 문서에는 작동 매뉴얼, 개요 및 설치 도면, 기술 매개 변수 목록, 모터 사양, 전기 캐비닛 사양, 배선 다이어그램 및 서비스 매뉴얼이 포함됩니다. |
|||||||
제어 기능
|
기본 기능 |
전원 스위치, 시작, 셧다운, 비상 정지 및 마감 및 개방 제어
|
|
디스플레이 기능 |
위상 전압, 라인 전압, 전류, 주파수, 위상 시퀀스, 활성 전력, 반응 전력, 겉보기 전력, 전력 계수, 누적 에너지 출력, 속도, 오일 압력, 냉각수 온도, 배기 온도, 세대 작동 시간, 누적 시작 시간 및 배터리 전압
|
|
보호 기능 |
과도한 보호, 피드 보호, 과전압 보호, 저전압 보호, 과도한 보호, 과제 보호, 과도한 보호, 과전류 보호, 압도적 보호, 저 오일 압력 보호, 고온 보호, 배기 온도 보호, 배터리 전압 보호 및 충전 실패 방지 |
단위 크기 및 무게
| Genset의 순 치수와 무게 |
A
|
B
|
C
|
D | E |
무게
|
|
3702mm
|
2033mm
|
2148mm
|
3550mm
|
1800mm
|
8215kg
|
참고 : 위의 데이터 및 정보는 제품 업그레이드로 업데이트되며 Yuchai는 기술적으로 변경할 권리를 보유합니다.
인기 탭: YC12VTDG -800 N5HC 오픈 프레임 가스 생성기 세트, 중국 YC12VTDG -800 N5HC 오픈 프레임 가스 생성기 세트 제조업체, 공급 업체, 공장
| 생성기 세트 매개 변수 | |
| 모델 |
yc12vtdg -800 n5hc
|
| 평가 된 전력 |
800 kw/1, 000 kva
|
| 정격 속도 |
1,500 r/분
|
| 정격 전압 |
10.5kV
|
| 정격 전류 |
55A
|
| 빈도 |
50Hz |
| pf | 0. 8 (Lagging) |
| 발전기 효율성 |
38% 이상 또는 동일
|
| 전체 부하 하의 연료 소비율 |
211 m³/h
|
| 소음 |
105 dB (a) @ 1m 이하
|
| 시작 방법 |
전자
|
| 무게 |
8,215kg
|
| 엔진 매개 변수 | |
| 모델 |
YC12VTD1350N-D30
|
| 평가 된 전력 |
880kW
|
| 정격 속도 |
1,500 r/분
|
|
실린더 수 :
|
12 |
|
형태
|
V- 타입, 4 스트로크, 수냉식
|
| 보어 × 스트로크 (MM) |
152 mm × 180 mm
|
|
배수량
|
39.2 L
|
| 압축 비율 |
12.5:1
|
|
제어 시스템
|
ECU
|
|
석유 소비율
|
0. 3 g/kWh보다 작거나 동일합니다
|
|
냉각수 용량 (라디에이터 제외)
|
153 L
|
|
석유 용량
|
210 L
|
|
점검 간격
|
40,000 h
|
|
발전기 매개 변수
|
|
|
발전기 모델
|
yc -800-4 h
|
|
배선 모드
|
3 단계 4 와이어 시스템 (Y 유형)
|
|
전압 조절 모드
|
AVR
|
|
IP 등급
|
IP21
|
|
단열 수업
|
F
|
| 열 균형 매개 변수 | |
|
실린더 라이너의 냉각수 열 (± 8%)
|
419 kW
|
|
오일 냉각기의 냉각수 열 (± 8%)
|
182 kW
|
|
고온 냉각 시스템의 총 냉각수 열 (± 8%)
|
601kW
|
| 냉각수 가열 인터쿨러의 2 차 단계 (± 8%) |
172 kW
|
|
저온 냉각 시스템의 총 냉각수 열 (± 8%)
|
172 kW
|
|
배기 가스의 폐열 (배기 가스 온도가 최대 120도) (± 8%)
|
401 kW
|
|
펌프 및 팬의 전력 손실
|
22 kW
|
|
총 복사 열 (± 8%)
|
66 kW
|
| 냉각 매개 변수 | |
|
고온 순환수의 유량
|
73.5 m³/h
|
| 고온 순환수의 입구 온도 (± 2%) |
79 학위
|
| 고온 순환수의 출구 온도 (± 2%) |
86 학위
|
|
저온 순환 물의 유량
|
42 m³/h
|
|
저온 입구 수온 (± 2%)
|
40도
|
|
저온 출구 수온 (± 2%)
|
43.5 학위
|
|
흡기 및 배기 매개 변수
|
|
|
공기 섭취
|
4060.1 kg/h
|
|
가스 섭취
|
156.6 kg/h
|
|
공기 변위
|
4216.7 kg/h
|
|
터보 차저 후 배기 온도 (± 5%)
|
428 학위
|
| 테스트 조건 | |
|
가스의 열량 값
|
10kWh/m³
|
|
메탄의 부피 함량
|
95% 이상 또는 동일
|
|
가스 온도
|
10 ~ 40도
|
|
가스 습도
|
＜60%
|
|
가스 섭취 압력
|
10 ~ 30 kPa
|
|
공기 흡입 부정 압력
|
＞ -3 KPA
|
|
배기 백 압력
|
5kpa
|
|
절대 대기압
|
101.32KPA
|
|
주변 온도
|
25도
|
|
상대 습도
|
30% 이상 또는 동일
|
| 고도 |
1000m 이하
|
|
참고 : 가스 세트의 모든 데이터는 위의 테스트 환경에서 측정됩니다.
|
|
